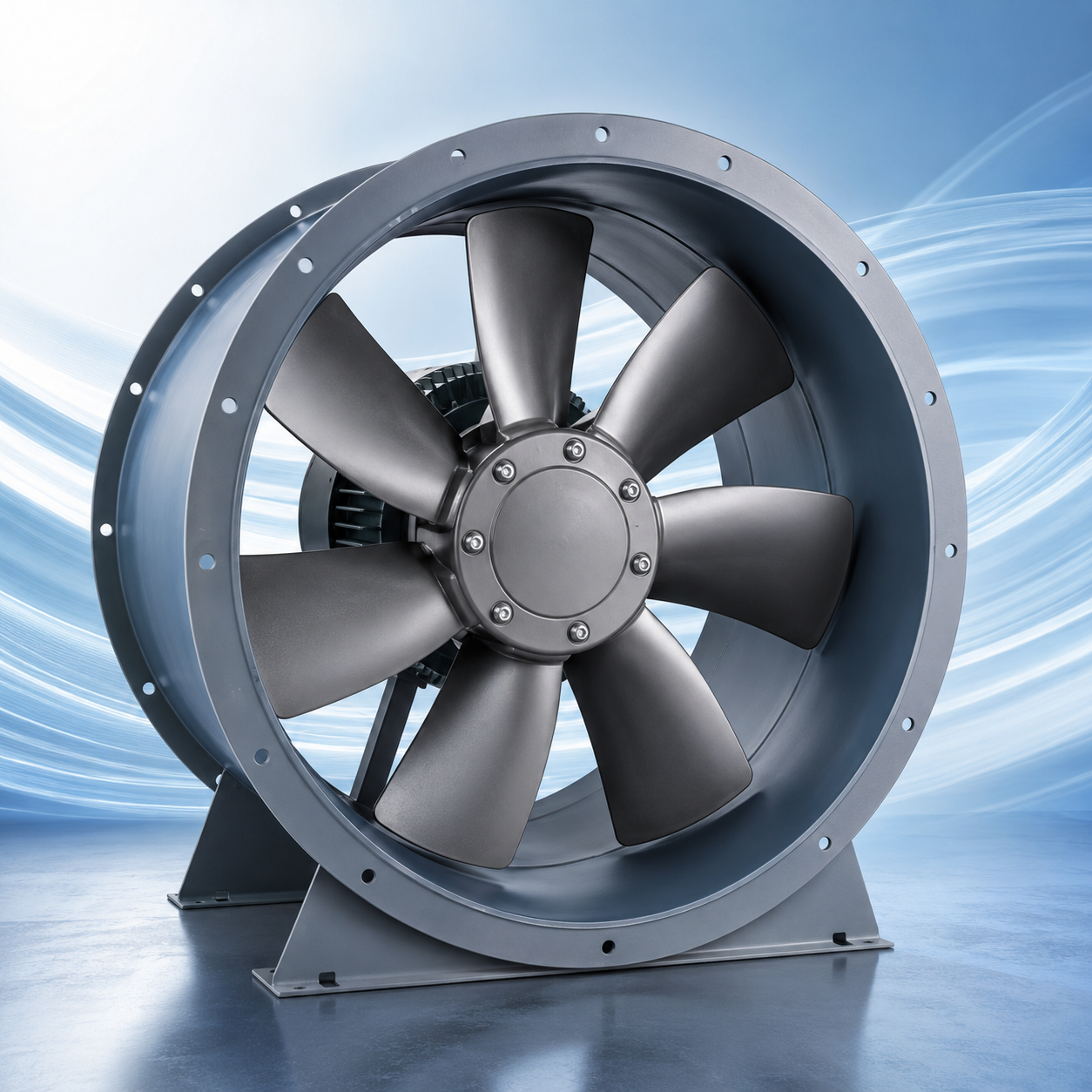

SOMYA AIRCON SYSTEM axial flow fans are available on various designs. High efficiency aero foil section, cast aluminum/mild steel construction with static dynamically balanced impellers ensures high performance at low power rating. These fans are ideal for ventilation, fume extraction, exhaust systems etc.
In wall mountings/tubular casing designed with cast alloy aluminum impellers having fixed or variable pitch angel aero dynamic blades for direct/V- belt driven arrangements.
SELECTION OF AXIAL FANS
| Impeller Dia (mm) | Motor Rating (HP) | RPM | Air in CMH at Different Static Pressure (mm of SWG) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Free Delivery | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | |||
| 380 | 0.5 | 1420 | 3000 | 2550 | 2000 | – | – | – | – | – | – |
| 380 | 1 | 2800 | 5300 | 4950 | 4550 | 4400 | 4250 | 4000 | 3750 | – | – |
| 482 | 0.5 | 1420 | 6000 | 5600 | 4500 | 3000 | – | – | – | – | – |
| 482 | 1 | 1420 | 7000 | 6400 | 5800 | 4200 | 3000 | – | – | – | – |
| 482 | 2 | 1420 | 9500 | 9000 | 8200 | 7750 | 7100 | 6600 | 6000 | 5200 | – |
| 482 | 3 | 2850 | 11000 | 10700 | 10500 | 10000 | 9600 | 9000 | 8500 | 7700 | 6200 |
| 482 | 5 | 2850 | 14500 | 14300 | 14100 | 13800 | 16500 | 13100 | 12700 | 12000 | 11200 |
| 610 | 1 | 950 | 10000 | 9000 | 7500 | – | – | – | – | – | – |
| 610 | 1 | 1420 | 10500 | 10000 | 9200 | 7800 | 6500 | – | – | – | – |
| 610 | 1.5 | 1420 | 13200 | 13000 | 12500 | 10800 | 8500 | – | – | – | – |
| 610 | 2 | 1420 | 14500 | 13800 | 13200 | 11700 | 10000 | – | – | – | – |
| 610 | 3 | 1420 | 16000 | 15500 | 15000 | 14700 | 13500 | – | – | – | – |
| 610 | 7.5 | 2850 | 19500 | 19200 | 19000 | 18800 | 18500 | 17500 | 17000 | 16000 | 15000 |
| 610 | 10 | 2850 | 23000 | 22750 | 22600 | 22400 | 22000 | 21500 | 20900 | 20000 | 19500 |
| 760 | 1 | 950 | 13000 | 11500 | 10000 | 7800 | – | – | – | – | – |
| 760 | 1.5 | 950 | 16000 | 15000 | 13500 | 10000 | – | – | – | – | – |
| 760 | 2 | 950 | 18000 | 16500 | 15500 | 11800 | – | – | – | – | – |
| 760 | 2 | 1425 | 15000 | 14500 | 14000 | 13000 | 11800 | – | – | – | – |
| 760 | 3 | 1425 | 20000 | 19500 | 18600 | 17700 | 16500 | 14200 | 12000 | – | – |
| 760 | 5 | 1425 | 24000 | 23000 | 22000 | 21000 | 20000 | 17000 | 15500 | – | – |
| 760 | 7.5 | 1425 | 30000 | 29500 | 29000 | 27300 | 26700 | 26000 | 24000 | – | – |
| 914 | 2 | 710 | 22100 | 21200 | 18700 | 15300 | – | – | – | – | – |
| 914 | 3 | 710 | 24000 | 23800 | 22000 | 18500 | – | – | – | – | – |
| 914 | 3 | 950 | 25000 | 24600 | 23200 | 19000 | 17200 | – | – | – | – |
| 914 | 5 | 950 | 32000 | 30600 | 28900 | 27000 | 25200 | – | – | – | – |
| 914 | 7.5 | 950 | 40000 | 38200 | 37300 | 34000 | 30000 | – | – | – | – |
| 914 | 10 | 1425 | 38500 | 38000 | 37400 | 36900 | 35500 | 33000 | 30000 | 28100 | 24000 |
| 914 | 15 | 1425 | 46500 | 43800 | 44500 | 43500 | 42400 | 41200 | 40000 | 35700 | 32000 |
| 1220 | 7.5 | 710 | 60000 | 58000 | 52000 | 45000 | 40000 | – | – | – | – |
| 1220 | 10 | 710 | 68000 | 65000 | 60000 | 56000 | 43000 | – | – | – | – |
| 1220 | 7.5 | 960 | 60000 | 57000 | 54000 | 50000 | 44000 | 40000 | 35000 | 30000 | – |
| 1220 | 10 | 960 | 75000 | 73000 | 65000 | 59000 | 53000 | 48000 | 44000 | 41000 | – |
